- Спутниковая антенна 60-90 см
- Конвертер Ku-диапазона
- Кронштейн для крепления
- Коаксиальный кабель 75 Ом
- Спутниковый ресивер
- Инструменты для монтажа
| Позиция | 90.0°E |
| Диапазон | Ku |
| Транспондеры | 36 активных |
| Покрытие | Россия, СНГ |
- Определите южное направление
- Проверьте отсутствие препятствий
- Убедитесь в надежности поверхности крепления
- Обеспечьте доступ для обслуживания
- Закрепите кронштейн на вертикальной поверхности
- Соберите антенное зеркало согласно инструкции
- Установите конвертер в держатель
- Закрепите кабель с запасом 1-1.5 метра
| Параметр | Значение |
| Азимут | 180° (юг) |
| Угол места | 27-35° в зависимости от региона |
| Поляризация | Горизонтальная/Вертикальная |
- Подключите ресивер к телевизору
- Войдите в меню настройки антенны
- Выберите спутник Yamal 401
- Медленно поворачивайте антенну по азимуту

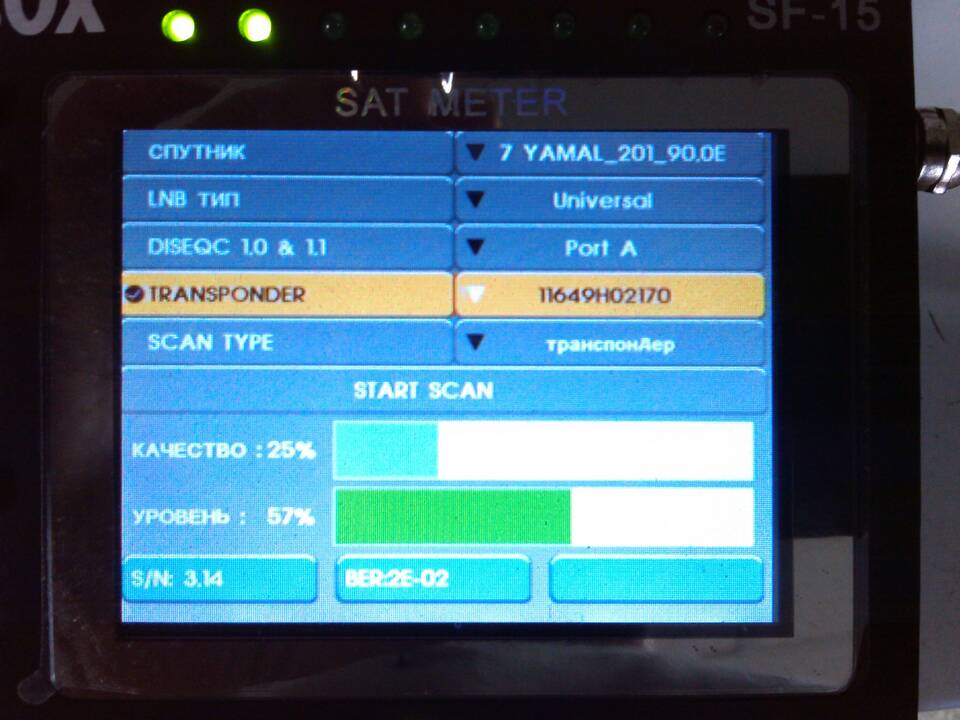

- Контролируйте уровень сигнала на экране
- Зафиксируйте положение при максимальном сигнале
- Введите параметры транспондера
- Выполните поиск каналов
- Сохраните найденные каналы
- Отсортируйте каналы по предпочтениям
| Показатель | Оптимальное значение |
| Уровень сигнала | Не менее 70% |
| Качество сигнала | Не менее 60% |
| BER (коэффициент ошибок) | Менее 10E-6 |
- Надежно затяните все крепежные элементы
- Загерметизируйте соединения кабеля
- Закрепите кабель вдоль стены
- Уберите излишки кабеля
Правильно установленная антенна на спутник Ямал 401 обеспечит стабильный прием множества российских телеканалов. Для точной настройки рекомендуется использовать спутниковый измеритель или помощь специалиста.
